Sortie de caisson relevable, tige 6P7 long. 178 mm, pour manivelle Ø12, beige
Code: CD12-B
Caractéristiques
Informations générales
Garantie(s)
2 ans
Code Article
1006137
Marque
Zurflüh-Feller
Référence fournisseur
H207FNG
Référence étendue
CD12-B
Ancienne référence AVS Store
CD12-03
Coloris
Coloris
Beige
Caractéristiques techniques
Type de produit
Sortie de caisson
Composant de sortie de caisson
Sortie de caisson
Type de pose préconisé
En sous-face
Type de cardan
Relevable
Angle de la tige de sortie
60°
Profil tige de sortie
6 pans de 7 mm

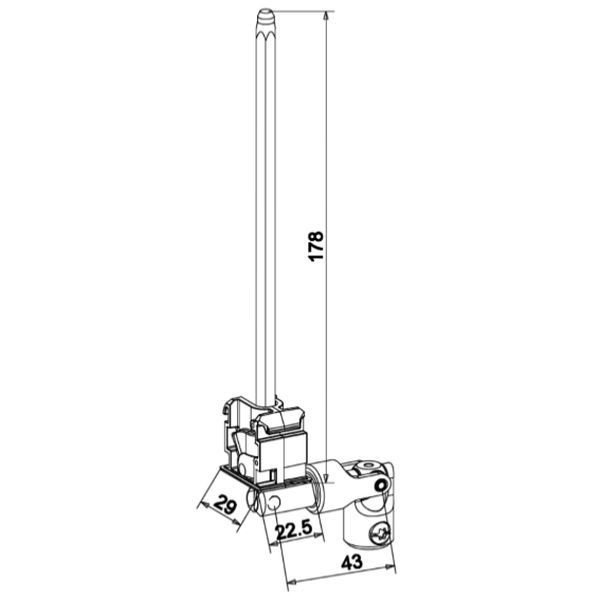

Longueur tige de sortie (mm)
178
Forme du cardan pour raccord vers manivelle
Rond femelle Ø 12 mm
Diamètre de tige oscillante compatible
Ø 12 mm
Dimensions de la platine (mm)
29 x 22,5 mm
Description
A quoi sert une sortie de caisson ?
Une sortie de caisson pour volet roulant se compose de 3 éléments principaux :
- La genouillère (ou cardan), qui permet de faire le lien entre la manivelle et la sortie de caisson
- La platine
- La tige de sortie, elle s’intègre dans le treuil, à l’intérieur du volet
La sortie de caisson permet le mouvement de montée et descente du tablier de volet roulant puisqu’elle assure le lien entre la manivelle (autrement appelé tige oscillante) et le treuil.
Description de la sortie de caisson pour treuil
Cette sortie de caisson s'adapte aux volets type bloc-baie (caisson PVC) et se fixe en sous-face (sous le caisson). Elle s'insère dans la réservation de l'embout du Chrono VX² (coffre PVC de SOPROFEN).
Son articulation permet de déporter la manivelle de 43 mm permettant ainsi d'ouvrir la fenêtre en grand (la manivelle étant décalée, elle ne gêne pas l'ouvrant de la fenêtre pour son ouverture)
La genouillère (cardan) est prévue pour une liaison sur tringle de manœuvre (manivelle) de Ø12 mm.
Une sortie de caisson pour volet roulant se compose de 3 éléments principaux :
- La genouillère (ou cardan), qui permet de faire le lien entre la manivelle et la sortie de caisson
- La platine
- La tige de sortie, elle s’intègre dans le treuil, à l’intérieur du volet
La sortie de caisson permet le mouvement de montée et descente du tablier de volet roulant puisqu’elle assure le lien entre la manivelle (autrement appelé tige oscillante) et le treuil.
Description de la sortie de caisson pour treuil
Cette sortie de caisson s'adapte aux volets type bloc-baie (caisson PVC) et se fixe en sous-face (sous le caisson). Elle s'insère dans la réservation de l'embout du Chrono VX² (coffre PVC de SOPROFEN).
Son articulation permet de déporter la manivelle de 43 mm permettant ainsi d'ouvrir la fenêtre en grand (la manivelle étant décalée, elle ne gêne pas l'ouvrant de la fenêtre pour son ouverture)
La genouillère (cardan) est prévue pour une liaison sur tringle de manœuvre (manivelle) de Ø12 mm.
Sortie de caisson relevable, tige 6P7 long. 178 mm, pour manivelle Ø12, beige
Code: CD12-B
